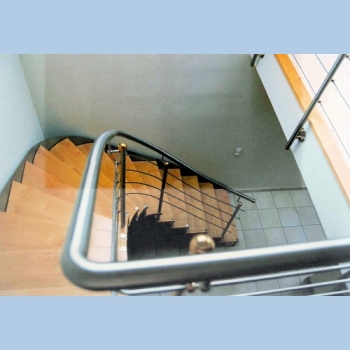

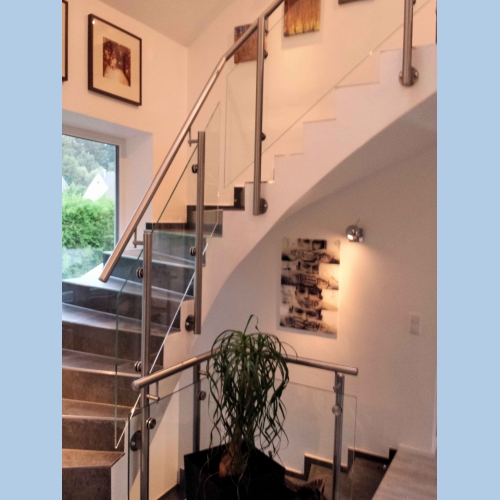

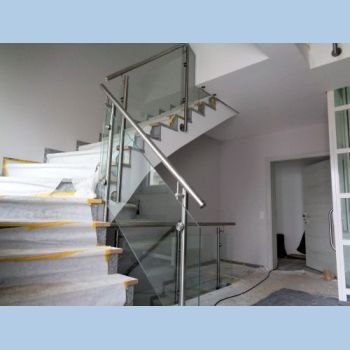

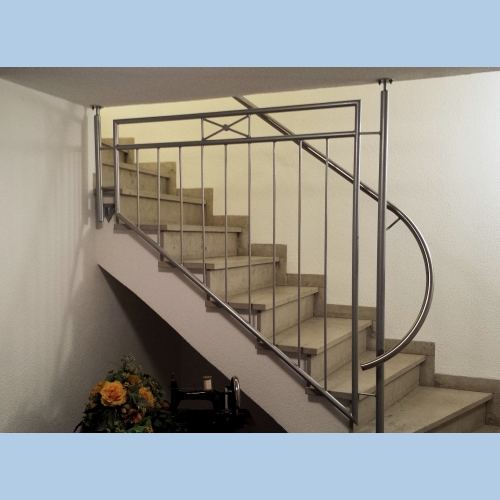

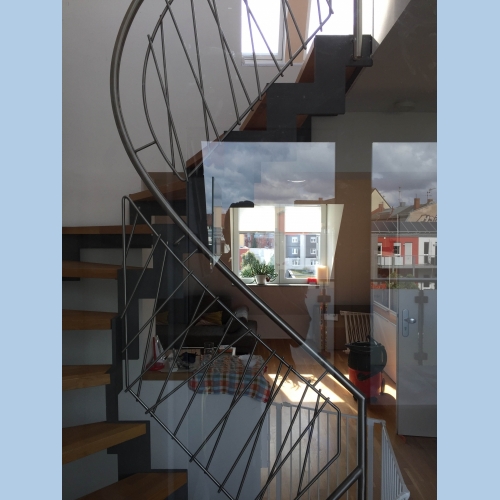

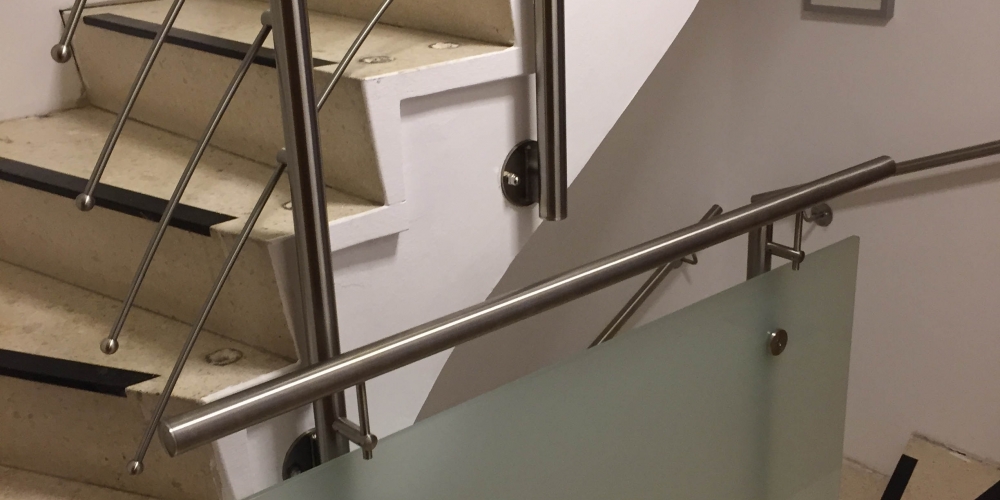

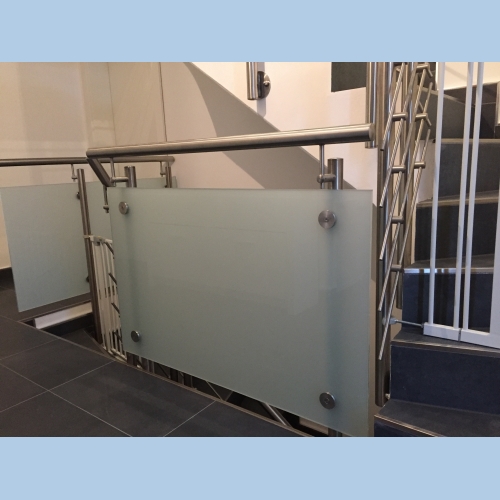

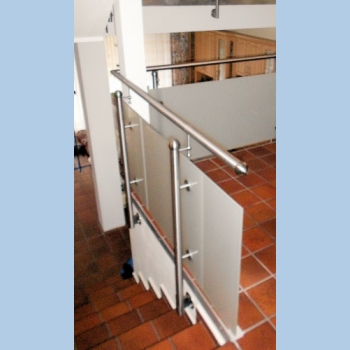

Treppengeländer 36 -2 hochgeladen: 16 Nov 2020 Edelstahl - mit Sicherheistgläser - Edelstahlhandlauf mit Krämmling-Verbindung

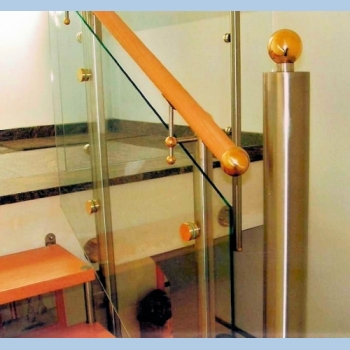

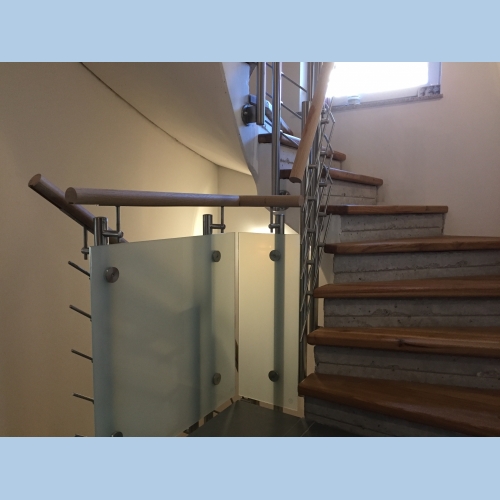

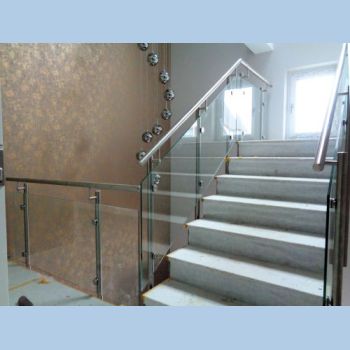

innen Geländer 202 hochgeladen: 18 Dec 2016 rauchfarbenes Sicherheitsglas - Übergang - Schräge - Podest
Treppengeländer 217 hochgeladen: 27 Jan 2017

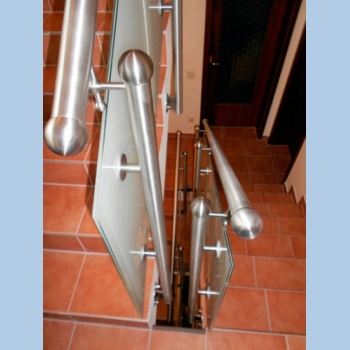

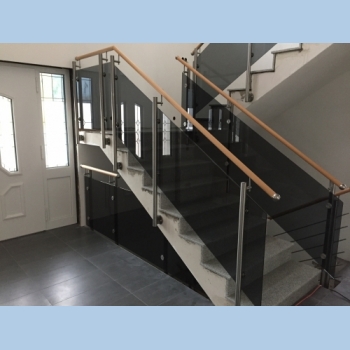

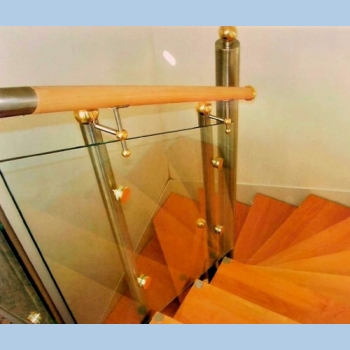

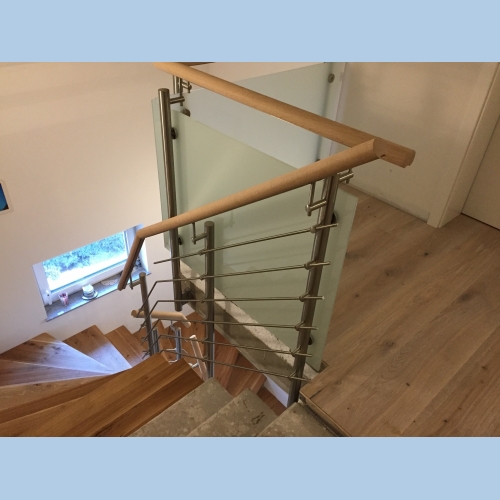

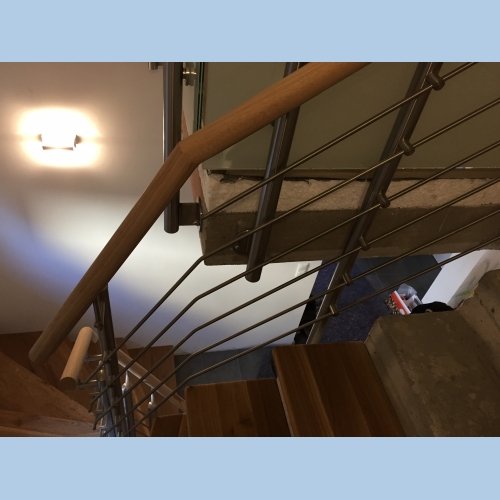

Treppengeländer 45 hochgeladen: 8 Nov 2020 Edelstahl-Messing.Holzhandlauf - Edelstahlrundrohr im Treppenauge Sicherheitsglas-Füllung

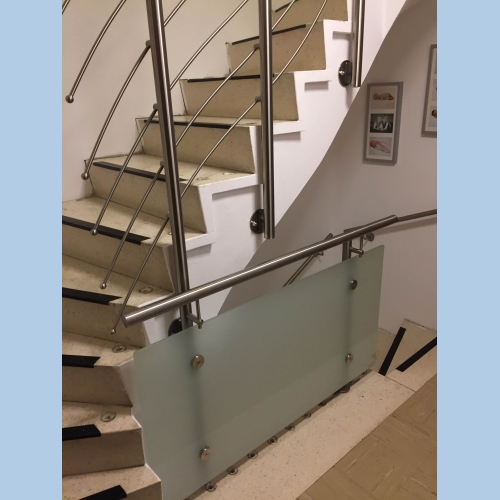

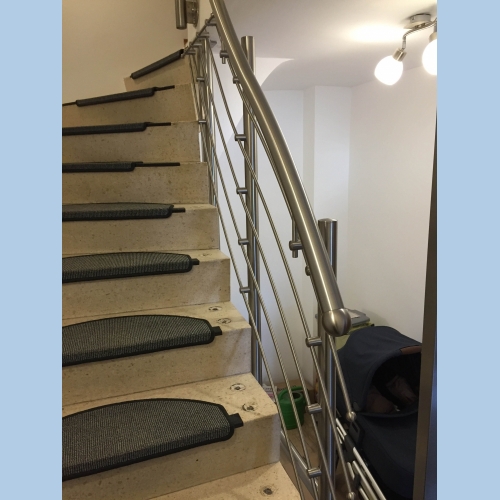

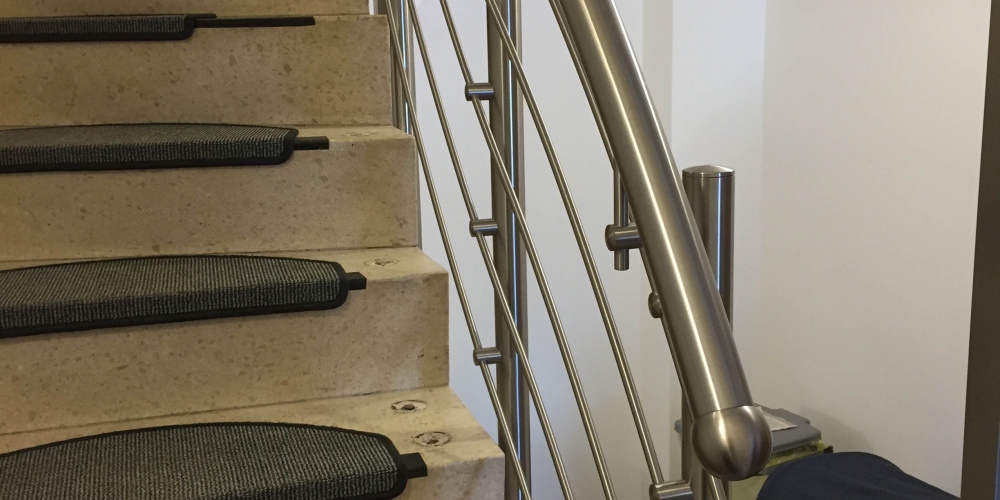

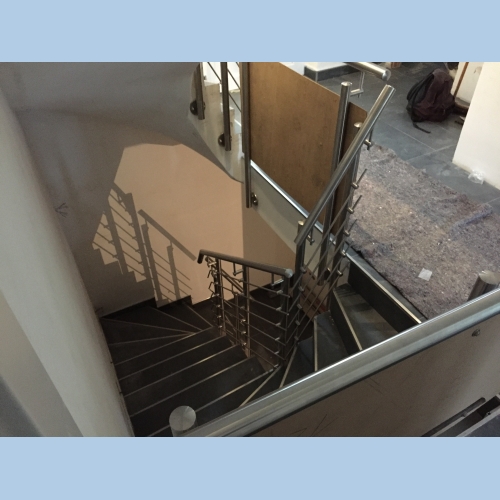

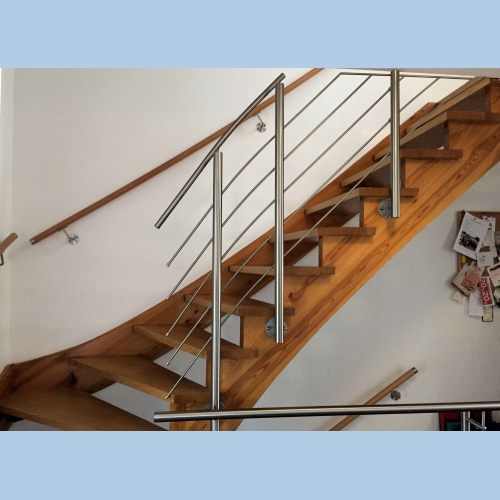

Teppengeländer 37 hochgeladen: 16 Nov 2020 Treppengeländer Edelsltahl-Reling mit Handlaufverbindung - Stäbe offen

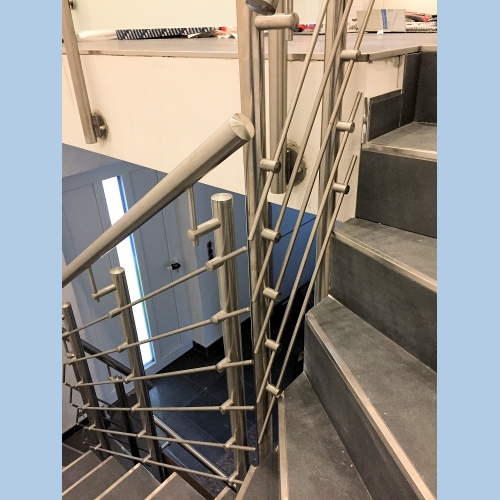

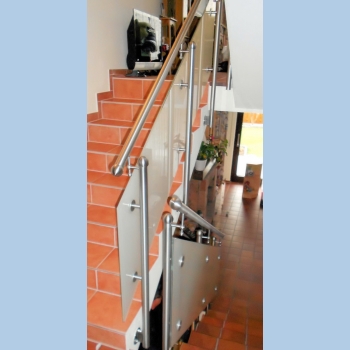

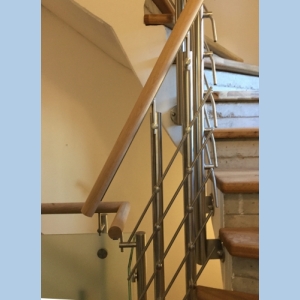

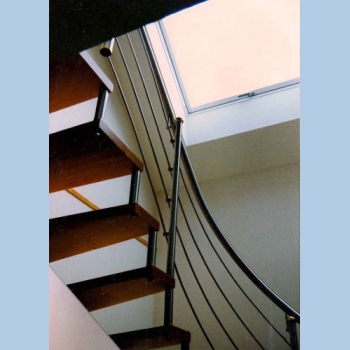

Geländer Innnen 292 hochgeladen: 5 Feb 2018 Edelstahlgeländer - Längsgurtgeländer für beengte Verhältnisse

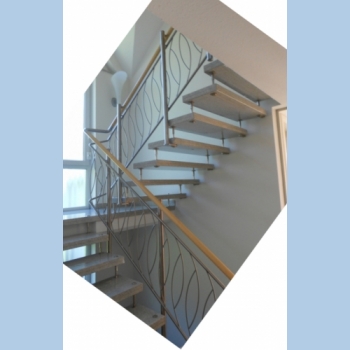

Innen Treppengeländer 219 hochgeladen: 27 Jan 2017

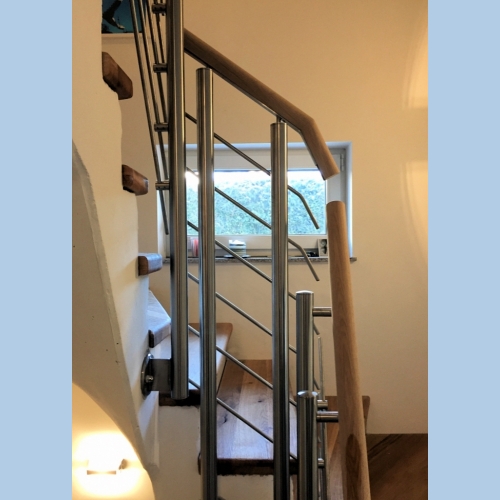

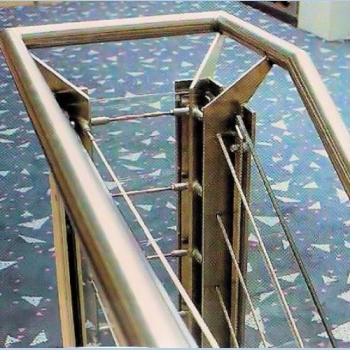

Treppengeländer 212 hochgeladen: 18 Dec 2016 Edelstahl-Reling Geländer - Stäbe durch eingeschraubte Stabhalter geführt - Holzhandlauf mit Edelstahlhandrund - Kugelabschlüssen
Handlauf 30 - 2 hochgeladen: 16 Nov 2020 Edelstahl kantige Form

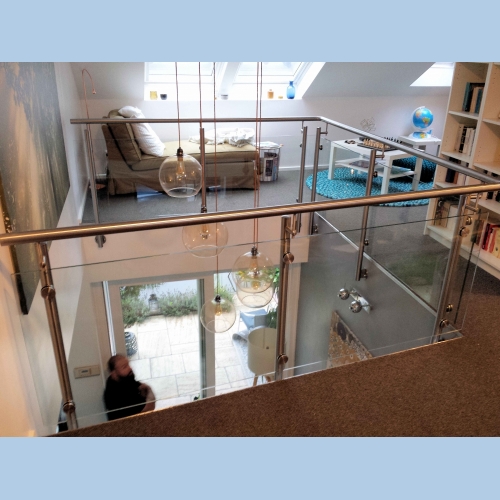

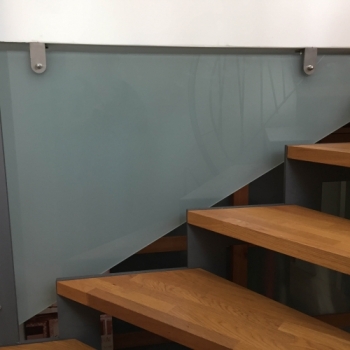

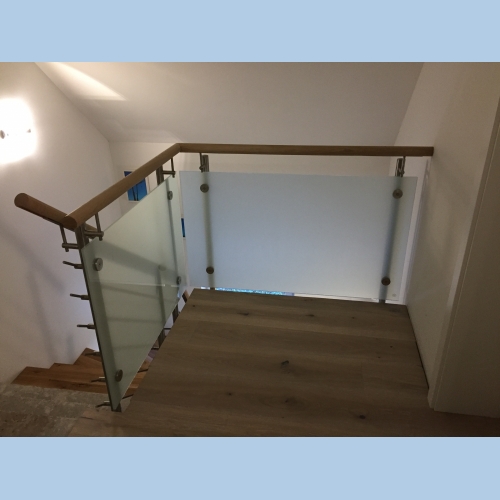

innen Geländer 515 hochgeladen: 2 Feb 2020 Edelstahlgeländer mit Sicherheitsglas Füllung
Treppengeländer 1-5 hochgeladen: 16 Nov 2020

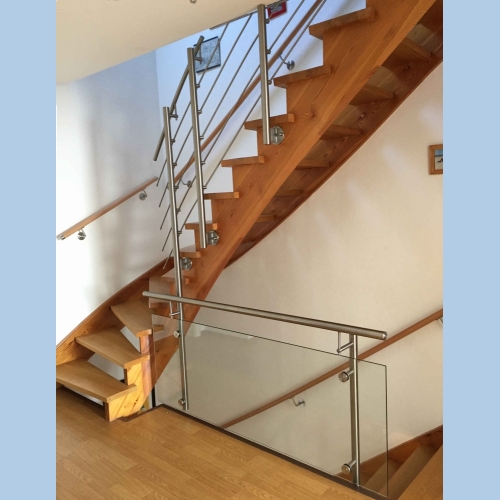

Treppengeländer 39-1 hochgeladen: 24 Nov 2018 Edelstahlgeländer - Reelingform für beengte Räume unter der Decke auslaufend - zwecks Raumverengung Kombination - Reeling - Sicherheitsglas

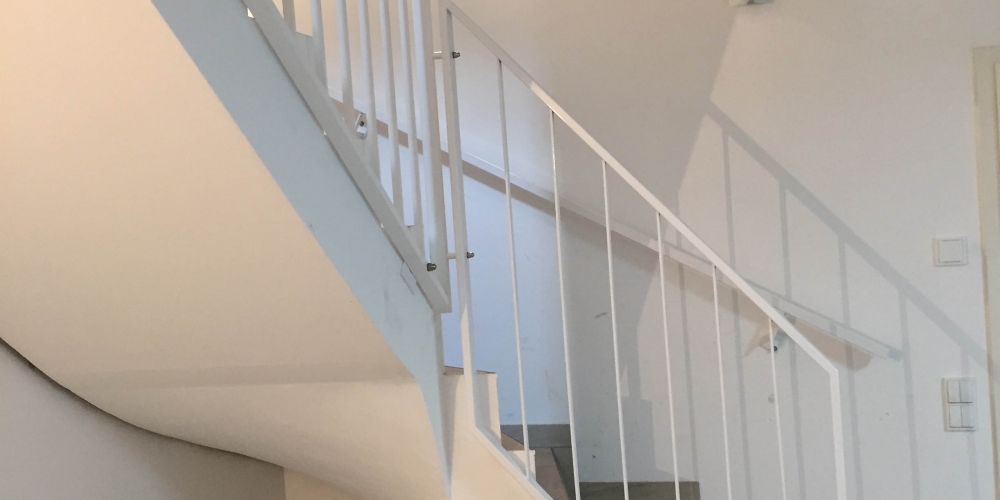

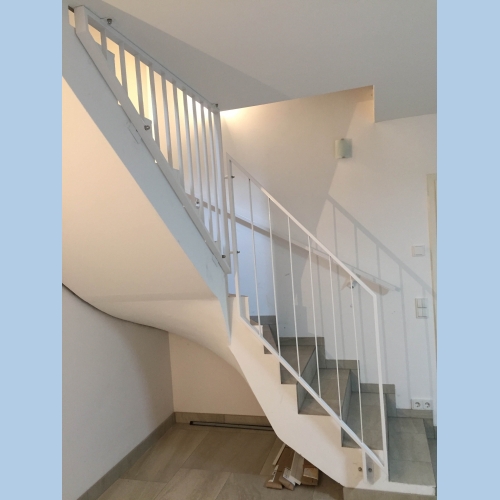

Treppengeländer 206 hochgeladen: 18 Dec 2016 einfaches Stabgeländer - Ober-Untergurt - mit Edelstahlhandlauf
Treppengeländer 218 hochgeladen: 27 Jan 2017

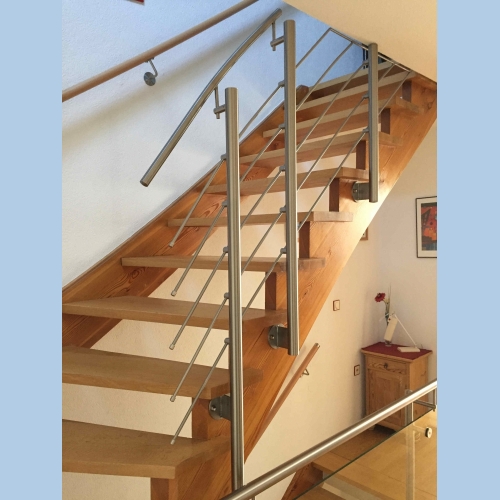

Treppengeländer 43 hochgeladen: 15 Sep 2016 Edelstahl-Handlauf und Stäbe abgewinkelt

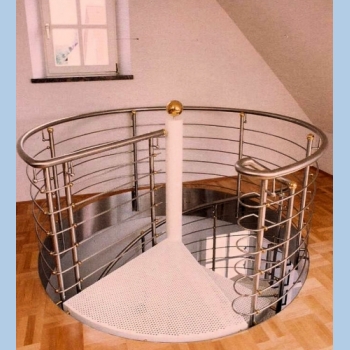

Treppengeländer 23 hochgeladen: 8 Nov 2020 Spindeltreppe-Podest rund - Edelstahlblech-Einfassung

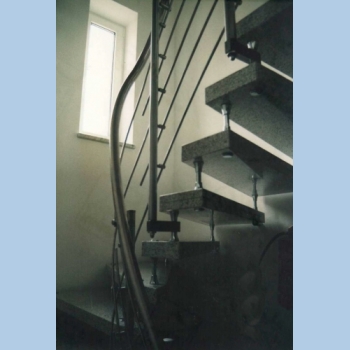

Treppe 17 hochgeladen: 15 Sep 2016 Bolzentreppe im einfachen Relinggeländer
Treppengeländer 5 hochgeladen: 15 Sep 2016 freitragende Stahlblechwange - mit Bolzenverschraubung
Treppe / Treppengeländer 22-2 hochgeladen: 15 Sep 2016 freitragende Stahlblechwangen beidseitig - gekantete Trogwannen mit Marmorgelegung
Geländer-Innen 657 hochgeladen: 5 Feb 2018 Rahmengeländer-pulverbeschichtet - Kellerabgang

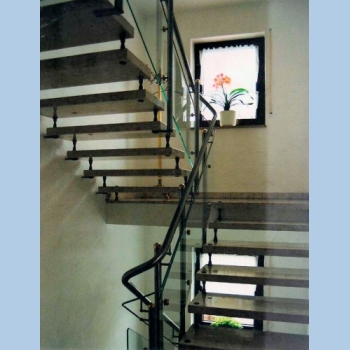

innen Geländer 205 hochgeladen: 18 Dec 2016 feigespanntes Sicherheitsglas als Podestabschlußgeländer
Geländer Innen 65 hochgeladen: 5 Feb 2018 filigranes Edelstahlgeländer - Füllung und Handlauf auf einer senkrechten Linie
Treppengeländer 226 hochgeladen: 3 Feb 2017 Treppengeländer aus Edelstahl
Treppengeländer -215 hochgeladen: 26 Nov 2018
innen Geländer 1-4 hochgeladen: 15 Sep 2016

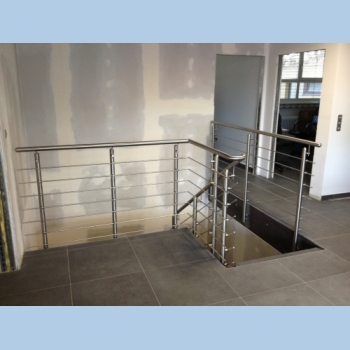

innen Geländer 201 hochgeladen: 18 Dec 2016 Podestabschlußgeländer

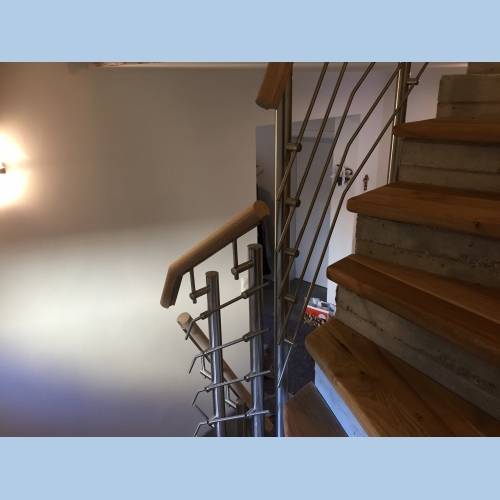

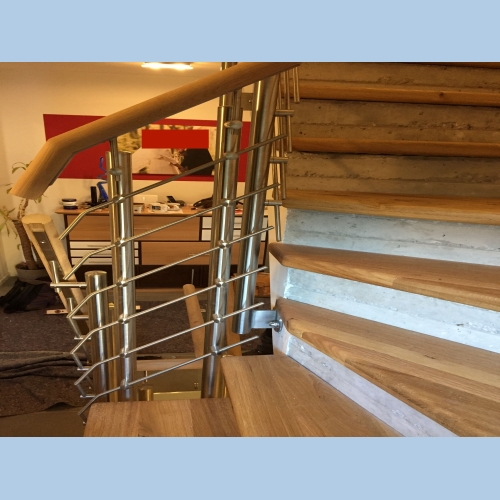

Treppengelander 211 hochgeladen: 18 Dec 2016 Edelstahlstützen mit eingeschraubten Stabhaltern durrchgeführte Stäbe - Holzhandlauf

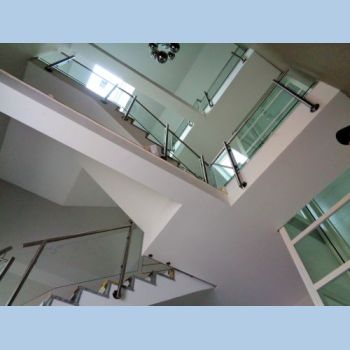

Geländer Innen 296 hochgeladen: 5 Feb 2018 Edelstahl kompiniert - Längsgurt - Sicherheitsglas
Treppengeländer 1-5 hochgeladen: 15 Sep 2016
Treppengeländer 214 hochgeladen: 18 Dec 2016
Treppengeländer 207 hochgeladen: 18 Dec 2016
Treppe 18 hochgeladen: 15 Sep 2016 tragende Stahlblech-Aussenwange
Treppe 18-2 hochgeladen: 15 Sep 2016 halbgewendelte Holztreppe mit Edelstahlrohr als Trag-Element im Treppenauge

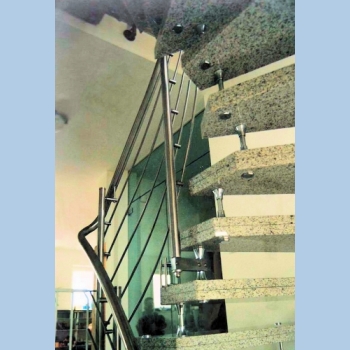

Treppe / Treppengeländer 22 hochgeladen: 15 Sep 2016 Stahltreppe lackiert - Marmorstufen - Edelstahl-Relinggeländer
Treppengelaender 1 hochgeladen: 6 Nov 2020 Treppengeländer
Treppengeländer 220 hochgeladen: 27 Jan 2017
treppengeländer 1 -2 hochgeladen: 16 Nov 2020
Treppe / Treppengeländer 21 hochgeladen: 15 Sep 2016 halbrundes Treppenpodest - Geländer mit rund gebogenen Holzhandlauf
Treppengeländer 36 hochgeladen: 15 Sep 2016 Edelstahl - Messingabdeckkappen
Treppengeländer 225 hochgeladen: 27 Jan 2017

Geländer (Quelle wikipedia.org)



Stadtgeländer in Frankreich
Brückengeländer
Treppengeländer
Treppengeländer mit Glasfüllung
Hölzernes Treppengeländer mit Traljen aus der Zeit um 1900 in einem deutschen Mietshaus

Ein Geländer ist eine Absturzsicherung oder ein Personenführungselement.

Man findet Geländer an

  • Gebäuden (an Balkonen, Dachgärten, Treppen, bei Fenstern mit niedrigen Brüstungen (unter 80 cm) oder auch vor raumhohen Glasfassaden).
  • Wegen (Laderampen, Brücken, Böschungen, …)
  • Fahrzeugen (auf Schiffen (siehe Reling), an LKWs (Silo-Sattelzügen), …)
  • Industrieanlagen und Maschinen (an Kränen, Stegen, Rohrbrücken, Behältern, Silos, …)
  • Sonderbauwerken (zum Beispiel an Gartenbau-Kunstwerken, Aussichtstürmen, …)
  • Gerüsten
  • anderen Absturzkanten (an befestigten Gewässer-Ufern, Dampferanleger, …)
  • an technischen Einrichtungen (an Herden, Aufzugskabinen aus Glas, Hebebühnen, …)

Materialien sind Holz, Stahl, Kunststoff, Beton und andere. Es gibt dauerhaft befestigte Geländer und solche, die sich leicht demontieren lassen.

Anforderungen

Geländer können von Architekten und Designern als besonders gestaltetes Element eingesetzt werden. Form und Gestaltung der Geländer haben dann einen prägenden Einfluss auf den Gesamteindruck, den ein Gebäude oder eine Anlage (ebenso ein Park, ein Schiff, eine Maschine usw.) bietet.

Die Form der Geländer von Treppen in Gebäuden ist in Deutschland in der DIN-Norm 18065 „Gebäudetreppen“, in den Landesbauordnungen und in den Unfallverhütungsvorschriften (UVV) geregelt. Treppengeländer müssen bei allen Treppen mit mehr als drei Stufen vorgesehen werden.

Der horizontale Abschluss wird meist als Handlauf bezeichnet. Der Handlauf ist fest auf den senkrechten Geländerpfosten montiert, bei Ganzglasgeländer auf dem statisch wirkenden Sicherheitsglas. Zwischen den Geländerpfosten und dem Handlauf befinden sich die Füllungen (Platten, Glas, Lochblech, Draht, Seile oder andere Muster und Materialien) oder Stäbe senkrecht (mit maximal 12 cm Stababstand, für Kindergärten und -Tagesstätten gilt 8,9 cm) oder ein bis zwei horizontale Kniestäbe (mit maximal 50 cm Abstand) und eine Fußleiste.

Die Geländerkonstruktionen erhalten in der Regel Wärmedehnungsausgleiche, die auch die Montagestöße darstellen.

Höhe

Treppengeländer müssen – über die Stufenvorderkante gemessen – mindestens 90 cm hoch sein (in Arbeitsstätten mindestens 100 cm[1]). Bei Absturzhöhen von mehr als 12 m wird meist für alle Gebäude eine Höhe von mindestens 110 cm gefordert. Die einzelnen Bundesländer haben hierzu unterschiedliche Regelungen. In Baden-Württemberg ist eine Höhe von 90 cm auch über 12 m Absturzhöhe gefordert. Wenn die Breite der Umwehrung (z. B. bei Rolltreppen) einen zusätzlichen Schutz gegen Absturz bietet, können o.g. Mindesthöhen entsprechend unterschritten werden.

Brückengeländer dienen als Absturzsicherung für Fußgänger oder Radfahrer. Die Geländer sind aus Stahl oder Aluminium und haben bei Absturzhöhen von weniger als 12 m eine Mindesthöhe von 1,0 m, bei größeren Absturzhöhen beträgt die Mindesthöhe 1,1 m. Neben Radwegen ist in Deutschland eine Geländerhöhe von mindestens 1,3 m vorgeschrieben.[2] Brückengeländer haben zum Teil im Handlauf ein Stahlseil als Haltesicherung für Fahrzeuge für eventuelle Unfälle. Die Empfehlungen für Radverkehrsanlagen schlagen 1,30 m Geländerhöhe vor.

Sicherheitsaspekte

Bei älteren Geländern muss man davon abraten, sich (in Gruppen) an das Geländer anzulehnen, da sich meistens nur schwer einschätzen lässt, wie weit im Bereich der Geländerpfosteneinspannung das Material geschwächt ist. Abnutzung kann durch Alterung entstehen. Hierzu gehört Korrosion bei Stahl, Verfaulen bei Holz, Versprödung bei Kunststoffen, durch Belastung und durch sonstige Einflüsse. Durch die Verwendung dauerhafter Korrosionsschutzsysteme wie einer Feuerverzinkung oder eines Duplex-Systems (Feuerverzinkung plus Beschichtung) bzw. durch die Verwendung von rostfreiem Stahl ist Korrosion an Stahlgeländern heute nahezu ausgeschlossen.

Wenn sich bei Balkongeländern aus Metall im Bereich Geländerpfosteneinspannung Probleme einstellen, kann man diese durch seitliche Befestigungen oder (noch besser) durch Maßnahmen an den Balkonunterseiten in den Griff bekommen.

Bei Brücken (ebenso wie bei einigen anderen Bauwerken) schreibt die DIN 1076 jährliche Standsicherheits-Prüfungen vor. Dazu gehört immer auch die Überprüfung der Geländer.

Statik

In der Fachsprache der Statiker (Tragwerksplaner) entspricht die Geländerhöhe der Kragarmlänge des Geländers.

Geländer an der Jubiläumswarte

Die wirklich erforderlichen Materialstärken und Größen der Verbindungsmittel für die Geländer berechnet üblicherweise der Ingenieur für Tragwerksplanung, wenngleich etliche Geländer auch ohne statische Berechnung durch Bauschlosser, Zimmerleute, Tischler oder andere Handwerker oder Designer etc., errichtet werden. Kommt hierbei eine Person zu Schaden, kann dies unter Umständen strafrechtlich relevant werden.

Nach der DIN 1055 müssen neben dem Eigengewicht des Geländers noch Horizontal- und Vertikallasten angenommen werden, die durch Wind, Personen oder Auflehnen entstehen. In der DIN gibt es 21 Nutzungskategorien mit drei verschiedenen Anprallasten. Für Privathäuser gilt eine Belastung von 0,5kN/m (entspricht rd. 50 kg je Meter Geländer). In öffentlichen Gebäudes sind es 1,0kN/m, für Gebäude mit Menschenansammlungen 2,0kN/m. Die Lasten sind an der obersten Stelle bzw. dem Handlauf anzusetzen. Ein Statiker ermittelt die maßgebenden Beanspruchungen, woraus sich die Pfostenabstände und Profilquerschnitte ergeben.

Für Geländer aus dem Katalog brauchen normalerweise keine neuen statischen Berechnungen erstellt werden, wenn eine Typenstatik erstellt wurde und diese vom Prüfstatiker geprüft und zur Ausführung freigegeben wurde.

Auch die Wanddicke der verwendeten Profile ergibt sich durch die Statik, die Schweißfähigkeit und die Absturzhöhe. Bei einer Absturzhöhe von 12 m und einer Brüstungshöhe von 90 cm beträgt die Profildicke 3 mm. Ab einer Abstürzhöhe von 12 m beträgt die Brüstungshöhe 110 cm bei einer größeren Profildicke. Liegt die Absturzhöhe über 12 m muss das Profil nochmals verstärkt werden, da die Statik mit erhöhter Windlast berechnet wird.

Montage

Da das Versagen einer Bauteilverbindung am Geländer zu einer Gefahr für Leben oder Gesundheit von Menschen oder erheblichen wirtschaftlichen Folgen führen kann, sollten grundsätzlich Geländer nach Zulassung bemessen und befestigt werden.

Für die Verankerung einer Balkonplatte dürfen im vorderen Randbereich nur risstaugliche, spannungsfreie bzw. spreizdruckfreie, bauaufsichtlich zugelassene Dübel aus Edelstahl V4A verwendet werden. Dies sind in der Regel zugzonentaugliche Klebeanker sowie Hinterschnittanker. Korrosionen (durch Spannungsrisse und an Bauteilverbindungen) sind grundsätzlich zu vermeiden. Zur Vermeidung einer Kontaktkorrosion dürfen zum Beispiel Edelstahl-Geländer nicht mit verzinkten Schrauben befestigt werden.

Einteilung der Geländer

Grundsätzliches

Geländer aus feuerverzinktem Stahl und Glas
  • Baujahr/Epoche und Region
  • Design (Designer/Architekt, Ingenieure, Künstler, Handwerker)
  • Form (Individuell oder typisiert (Massenware))
    • Handlauf mit Geländerfüllung, Füllstabgeländer, Knieleistengeländer, Geländer mit Verkleidung
    • Stahlrohrgeländer, Stahlseilgeländer, Lamellengeländer, Glasgeländer, Stahlbetonfertigteil, gemauertes Geländer
      • Platten, Glas, Lochblech, Draht, Seile
  • Herstellung durch
    • Handwerk:
      • Steinmetz (Bildhauer), Maurer, Schmied, Zimmermann, Bauschlosser, Glaser, Tischler (Schreiner)
    • Industrie:
      • Glas-, Metall-, Holz- oder Kunststoff-Betriebe (oder Fabriken)
    • Künstler und Autodidakten, …
  • Material (Glas, Seile, Gewebe, Asbestzement-Faserplatten, PVC-Wellplatten)
  • Statik (Berechnung für Einzelgeländer oder Typen/Systemgeländer oder ohne Berechnung nach Gefühl und/oder Erfahrung des Ausführenden)
  • Zusatzelemente an Geländern (Blumenkastenhalter, Sicht- und Windschutz, Wäscheleinenhalter, Übersteigschutz, Halter für Sonnenschirm, Satellitenantennen, …)
  • Funktion (Absturzsicherung, Wegführung, Ornament)

Ganzglasgeländer

Ganzglasgeländer zeichnen sich dadurch aus, dass es keine weiteren (statisch wirksamen) baukonstruktiven Elemente wie Geländerstäbe oder -pfosten gibt. Ganzglasgeländer werden üblicherweise als im Boden verspannte Platten aus Sicherheitsglas ausgeführt. Ebenso werden oft (fälschlicherweise) Geländer bezeichnet, die eine Absturzsicherung aus Glasscheiben besitzen, bei denen also lediglich die Zwischenelemente aus Glas bestehen. Um die Sicherheit der Konstruktion zu gewährleisten, sind die technischen Richtlinien für absturzsichernde Verglasung (TRAV) anzuwenden. Wird kein Bauprodukt mit Regelzulassung verwendet, ist der Nachweis der Einhaltung der TRAV zu erbringen und eine Zustimmung im Einzelfall (ZiE) zu beantragen. Mit der Einführung der DIN 18008 existiert inzwischen eine Grundlage, um eine statische Berechnung von Gläsern durchführen zu können. Eine ZiE lässt sich dadurch in vielen Fällen vermeiden.

Siehe auch

Literatur

  • Hans-Walter Goldelius: Balkon- und Treppengeländer. Richtig planen, konstruieren und montieren. Verlag Coleman, 2001, ISBN 3-87128-054-2.
  • Willibald Mannes: Treppen und Geländer. Verlagsgesellschaft Rudolf Müller, 2004, ISBN 3-481-02125-9.
  • DIN ISO 18065: Treppen; Begriffe.
  • Publikationen des Deutschen Instituts für Treppensicherheit[3]
  • BGI/GUV-I 561, 'Information Treppen' der Deutschen Gesetzlichen Unfallversicherung (DGUV)[4] (ehemals BG-Information „Treppen“ BGI 561)
Commons: Geländer – Sammlung von Bildern, Videos und Audiodateien
Wiktionary: Geländer – Bedeutungserklärungen, Wortherkunft, Synonyme, Übersetzungen

Einzelnachweise

  1. Arbeitsstätten-Richtlinie ASR 12/1-3
  2. Bundesanstalt für Straßenwesen: Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten ZTV-ING, Teil 8 Bauwerksausstattung, Abschnitt 4 Rückhaltesysteme, Tabelle 8.4.1 Mindestabmessungen, Stand 2013/12:
  3. Abschnitt Gutachten und Normen des Internetauftritts des Deutschen Instituts für Treppensicherheit, abgerufen im Juni 2016
  4. Information Treppen, abgerufen im Juni 2016
